| GHG型轨道电缆滑车线 |
|
|
| BHC型轨道电缆滑车线 |
|
|
| 1、BHCC型轨道电缆滑车线 |
 |
 |
| |
| 轨道主要参数 |
| 序号 |
型号规格 |
W |
H |
定尺 |
图形 |
| 1 |
BHCC-32 |
32 |
32 |
4m～6m |
 |
| 2 |
BHCC-40 |
40 |
40 |
| 3 |
BHCC-50 |
50 |
50 |
| 4 |
BHCC-63 |
63 |
63 | |

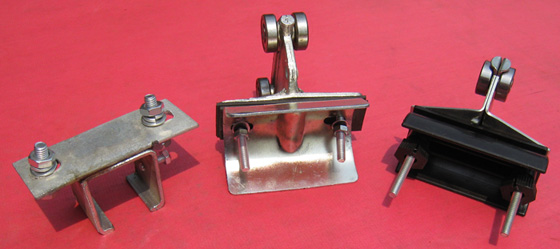

| 配有相应的滑动小车、固定小车、牵引小车。可提供弧形轨道。 |
| |

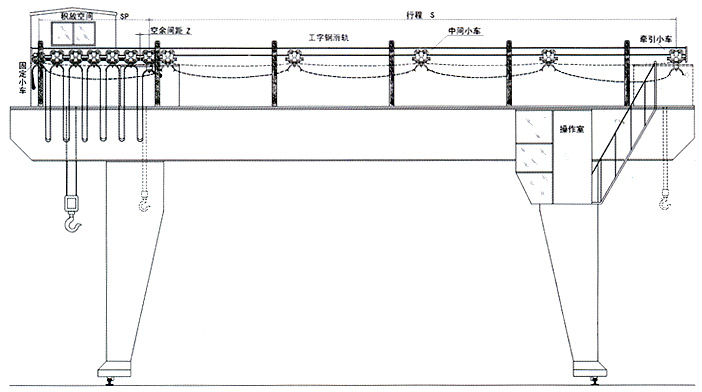

| 2、BHCI型工字钢电缆滑车线实用图 |
 |
 |
| 轨道主要参数 |
 |
型号规格 |
D |
H |
W |
不同悬吊间距所能承受的最大负载(kg) |
|
1m |
1.5m |
2m |
2.5m |
3m |
3.5m |
4m |
|
BHI-10 |
4.5 |
100 |
68 |
1400 |
930 |
700 |
560 |
467 |
229 |
175 |
|
BHI-12.6 |
5.0 |
126 |
74 |
2214 |
1476 |
1107 |
708 |
554 |
361 |
277 |
|
BHI-14 |
5.5 |
140 |
80 |
2900 |
1943 |
1457 |
932 |
647 |
476 |
364 | |
| |

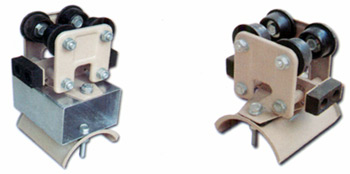

| 每一型号规格的轨道均配有对应规格的滑动小车、固定小车、牵引小车。 | | |
