概述 |

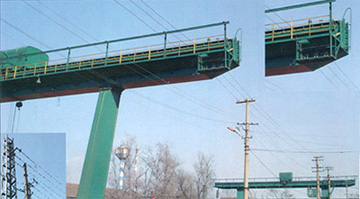

BHX型电车滑触线,广泛用于港口码头、货物堆场大型门式起得机的移动供电;改善了港口的环境污染,节省了起重机的运行成本。并在城市轻轨、地铁、调整电气化铁路线上得到广泛应用。

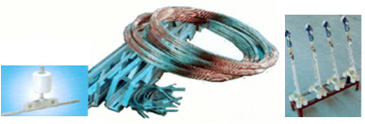

BHX型电车滑触线(双沟铜线)带有可360°旋转支撑杆的集电器、滑动式悬吊式、连接器、张紧器、固定立柱等组件组合而成。
电车滑触线具有载流大、电阻小、大长度、无焊点、耐磨、耐腐蚀、高强度等特点。集电器有二级绝缘、不脱线、不漏电,馈电性能良好、转向跨度大,与滑线始终保持适度的接触压力易保养耐用,安全性能稳定,工作中不会产生碰击电火、安装、维护方便。
单线载流量为400A~780A,单线制造长度为20m~2000m.母线材质为冷拔铜。 |
基本技术指标 |
项目 |
技术指标 |
污染等级 |
IV级(一般导电粉尘和凝露状态) |
额定工作电压 |
AC:660V(50~60Hz)DC:1000V |
额定工作电流 |
1:400A~600A |
额定短时耐受电流 |
Icw:5KA |
母线硬度 |
HB80~120 |
抗拉强度δb≥ |
纯铜:350N/mm2 |
延伸率 |
≥2.5% |
|
|
产中型号规格 |
型号规格 |
截面积mm2 |
截流量A |
电阻Ω/km |
破坏性弯曲 |
破坏性扭转圈数 |
半径 |
次数 |
BHXT-85/400 |
85 |
400 |
0.21 |
25 |
8 |
≥3 |
BHXT-110/500 |
110 |
500 |
0.16 |
BHXT-120/550 |
120 |
550 |
0.15 |
BHXT-150/600 |
150 |
600 |
0.12 |
35 |
10 |
BHXT-185/730 |
185 |
730 |
0.10 |
BHXT-200/780 |
200 |
780 |
0.09 |
|
|
双沟铜滑线截面图(外形尺寸) |
型号规格 |
尺寸 |
角度 |
延伸率%≥ |
重量kg/km |
φ |
A |
B |
C |
H |
R |
α |
β |
BHXT-85/400 |
10.80 |
9.40 |
6.8 |
10.76 |
4.60 |
0.4 |
27° |
51° |
2.7 |
759 |
BHXT-110/500 |
12.34 |
9.73 |
12.34 |
4.47 |
3.0 |
982 |
BHXT-120/550 |
12.90 |
9.76 |
12.90 |
4.35 |
3.0 |
1072 |
BHXT-150/600 |
14.40 |
9.71 |
14.40 |
4.00 |
3.3 |
1350 |
BHXT-185/730 |
16.40 |
11.3 |
16.40 |
4.00 |
3.4 |
1665 |
BHXT-200/780 |
17.87 |
11.3 |
16.40 |
4.00 |
3.5 |
1800 |
|
